歡迎光臨南京帝耐激光科技有限公司

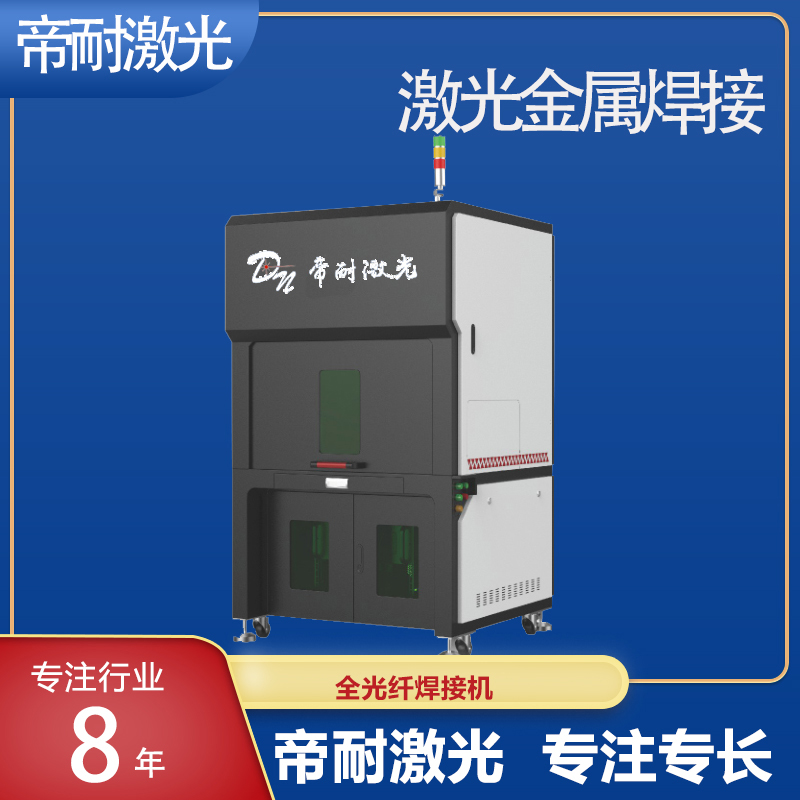

· 全光纖焊接機

準連續光纖激光器在脈沖模式下產生的峰值功率是連續模式下的10倍,完美替代傳統點焊,縫焊和鉆孔應用中的YAG燈泵浦激光器。準連續光纖激光器具有大于30%的光能轉換效率和免維護運行的特點,可在50 μs-50 ms的長脈沖中,提供數十焦耳的脈沖能量。

· 應用行業

鉆孔 切割 點焊 線焊 電池制造 醫療設備 計算機元件 手機等3C行業精密焊接

· 設備特點

不涉及自由空間光通信,全光纖設計
卓越的脈沖功率/能量穩定性
光束參數可根據應用需求進行優化
電光轉換效率>30%
集成脈沖發生器及脈沖整形單元
連續及脈沖模式
可獲得高峰值功率的低成本方案

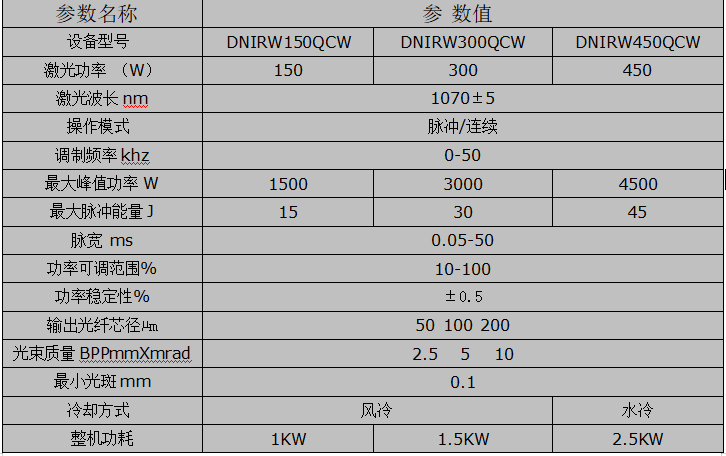

· 設備參數

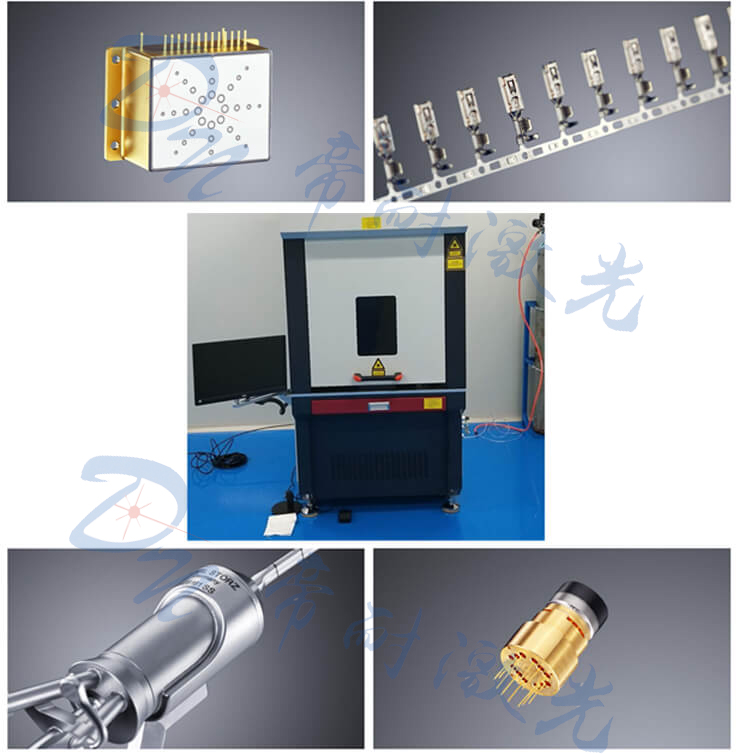

· 產品圖片
